一、方案背景

隨著城市化進程的加速，供熱管網系統日益龐大復雜，保障供熱管網的穩定運行對于城市居民的日常生活和工業生產至關重要。一旦供熱管網出現壓力異常，可能導致供熱中斷、管道破裂、熱力源浪費等嚴重后果。

本文提供一種基于物聯網技術的供熱管網壓力遠程監測技術方案，實現壓力實時監測，保障管道壓力平衡，及時預測和發現爆管事故，保障供熱安全。

二、方案設計

感知層

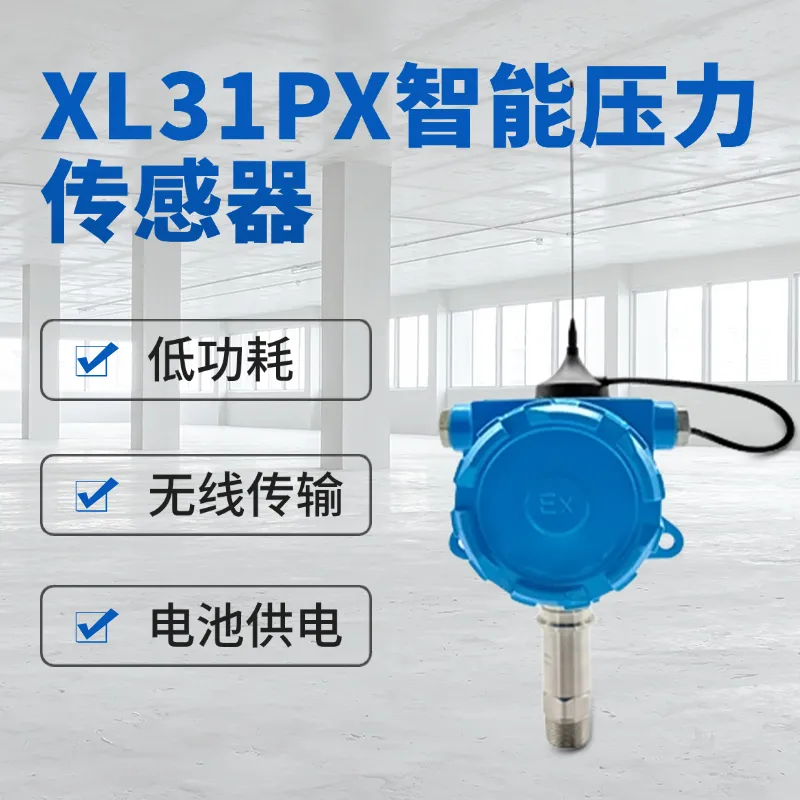

選擇XL31PX智能壓力傳感器部署在供熱管網的關鍵節點，實時監測當前管道壓力。

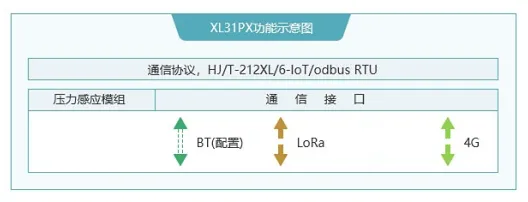

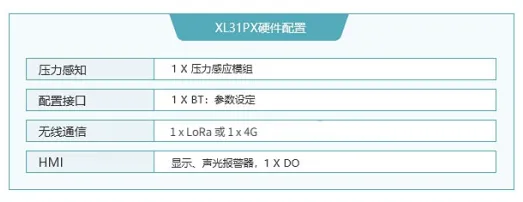

XL31PX智能壓力傳感器具備低功耗特性，采用無線傳輸設計，可采用電池供電，大大降低了部署成本和維護難度。

網絡層

XL31PX智能壓力傳感器通過4G無線通信技術，實現遠距離、快速傳輸壓力數據至云平臺。

△系統網絡示意圖

平臺層

搭建信立數字化軟件系統，對供熱管網壓力數據實時監測：

可視化實時監測：以圖表形式直觀展示管道壓力數據；

智能數據分析：基于人工智能，智能分析壓力數據，如計算壓力平均值、最大值、最小值，從管道運行數據提取診斷信息，生成趨勢圖等分析圖譜；

智能報警：可設定報警閾值，一旦監測到壓力數據異常，平臺生成即時警報通知，通過微信、短信、郵件等多種渠道通知相關人員，提高響應速度；

智能維護管理：平臺根據歷史監測數據，對數據進行處理并提取故障特征數據，對管道狀態進行診斷，自動生成運行趨勢和維護周期建議，并可根據知識庫生成維護指導，優化維護、生產計劃；

遠程訪問：用戶可通過信立數字化軟件系統隨時隨地遠程訪問管道壓力數據，提高設備管理的便捷性和靈活性。

三、方案效益

提高供熱管理效率

實現了供熱管網壓力的實時遠程監測，工作人員無需到現場即可隨時掌握管網運行狀態，大大減少了人工巡檢的工作量和成本，提高了管理效率。

提升故障響應速度

能夠快速準確地發現壓力異常情況，并及時采取措施進行處理，有效縮短了故障處理時間，減少了因供熱故障對用戶造成的影響，提升了供熱服務質量。

優化供熱調度

通過對大量壓力監測數據的分析，能夠深入了解供熱管網的壓力分布情況和需求規律，為供熱調度提供科學依據。

延長管網壽命

避免了因局部管道壓力過高或過低導致的管網漏損、爆管等問題，延長了管網使用壽命，減少了管網維護和更新成本。
