一、方案背景

光伏發電站的原理是通過太陽能板將太陽光轉化為電能，其運行與氣象環境密切相關，溫濕度、日照強度、風速和風向等環境因素直接影響著發電效能。為實現光伏發電站的穩定運行和發電效率最大化，需要構建一套氣象環境監測系統，根據實時氣象數據，及時做出運行調整和維護決策。

二、方案設計

本方案系統按三層結構設計：感知層、網絡層、平臺層。

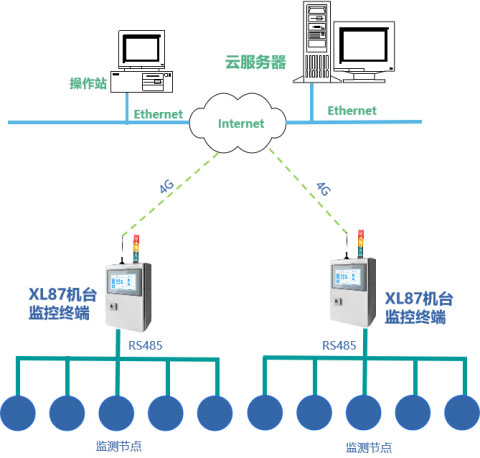

▲系統架構示意圖

感知層

對發電量影響因素進行分析，采用XL51TH溫濕度傳感器、XLSWS風速傳感器、XLSWD風向傳感器、XLSRX總輻射傳感器、XLSIX光照傳感器、XLSIT日照時數傳感器等傳感器，構成采集終端，對現場溫濕度、風速風向、總輻射量、光照強度、日照時數等環境參數進行采集。

網絡層

采集終端的數據通過RS485將數據傳輸至XL87監控終端，XL87監控終端通過4G通信將環境數據上傳至云平臺，平臺軟件可向操作站、監控看板、現場監控觸摸屏推送數據。

平臺層

構建氣象監控云平臺，實現實時監控、數據可視化、智能預警等功能。

實時監控：平臺實時顯示當前的環境參數，操作人員能夠及時了解現場的氣象情況。

數據可視化：平臺以圖表、曲線等方式，將數據可視化呈現，讓數據更加直觀易懂。

歷史數據存檔：平臺具有存儲和檢索歷史數據的功能，以便分析和比較不同時間段的數據，幫助了解趨勢和發現問題。

智能預警：平臺可配置報警閾值，當環境參數超出設定范圍時觸發警報，報警信息可通過短信、郵件、微信等方式通知工作人員。

報表生成：平臺生成定期報告，包括能源產量、性能指標和環境影響數據，并支持報告導出功能，以滿足監管要求和內部決策需求。

三、核心產品

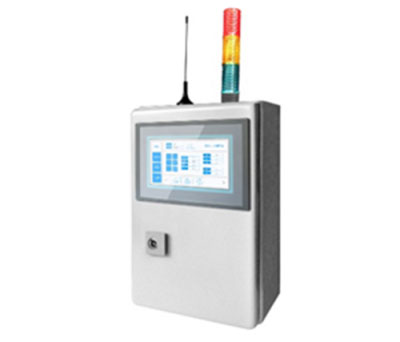

XL87機臺監控終端是一款高度智能化的監控設備，旨在提供全面的生產設備監控和管理解決方案。可實時采集設備運行數據，包括狀態、產量、工藝參數等，為制造業提供了數據驅動的生產過程優化。

功能特點

全方位數據采集：XL87能實時采集設備的運行狀態、產量、工藝參數、能耗等多項數據，為生產過程提供全面的實時信息。

數據統計：記錄設備狀態變化，統計產量、計算設備OEE、能耗，以及其他經濟性能指標，優化生產過程。

設備維護預警：分析設備完好狀態和劣變程度，提供保養、維護和維修提醒，幫助預防設備故障，減少停機時間。

操作人員追蹤：通過記錄操作人員到離機臺的時間，統計工作時間，提高生產過程的可追溯性和透明度。

智能物料追蹤：支持讀取物料編碼信息，記錄物料加工時間，統計產量，提高生產過程的物流管理效率。

數據交換和系統集成：支持MySQL數據庫，并可以輕松與MES、ERP等系統交換數據，提高信息整合度。

遠程配置和維護：可遠程配置、調試、維護和系統更新，管理維護更方便。

四、方案效益

效能最大化：可實時監控發電站運行狀態，根據光照、溫度和其他環境參數調整設備，實現最大化能源產量；

減少維護成本：通過分析數據，及時采取措施，可減少極端天氣對現場設備的損壞，降低維護成本；

提高可靠性：有助于確保發電站的可靠運行，降低停機時間，減少業務中斷，提高電力供應的可靠性。

數據驅動決策：通過數據分析和報告，可做出更科學的戰略決策，優化投資回報率，提高發電站的整體效益。

遠程監控：遠程監控減少了工作人員的出行需求，提高了響應速度和工作效率，有助于降低運營成本。

可持續性：有助于優化發電和電力分配，提高可再生能源的可持續性。
