項目概述

在國家大力整治污染，全民環保意識逐漸提高的大環境下，環境監測設備市場需求量日益增多。內蒙古環境監測項目主要應用于監測戶外環境狀態，其監測的環境數據以及功能可以分為以下幾種

1、水體監測：包括水體的溫度、PH，以及環境的降雨量、蒸發量等

2、大氣監測：包括大氣壓、大氣溫濕度、PM2.5、PM10、風速、風向、CO2濃度、光照、差壓等

3、土壤檢測：包括土壤墑情（含氮磷鉀）、土壤墑情溫濕度等

4、每臺環境監測設備都會提供北斗經緯度定位數據，方便觀察其所在位置

項目價值

隨著內蒙古環境監測項目的實施，可以分別對項目監測范圍內的水體、大氣、土壤等多種數據進行實時監控，通過設備的經緯度數據可以準確的定位到設備的安裝位置。

本項目通過無線傳輸的方式實現的對數據的實時監控，可以既保障數據的準確性，又保障了數據的實時性，同時又有效地避免了使用人工檢測的方式所帶來的資源上的浪費。

項目實施后可以遠程監控環境的數據變化，不需要人工去采集數據。隨時可以掌控現場的環境指數，進行數據分析，為科研事業做了點貢獻。

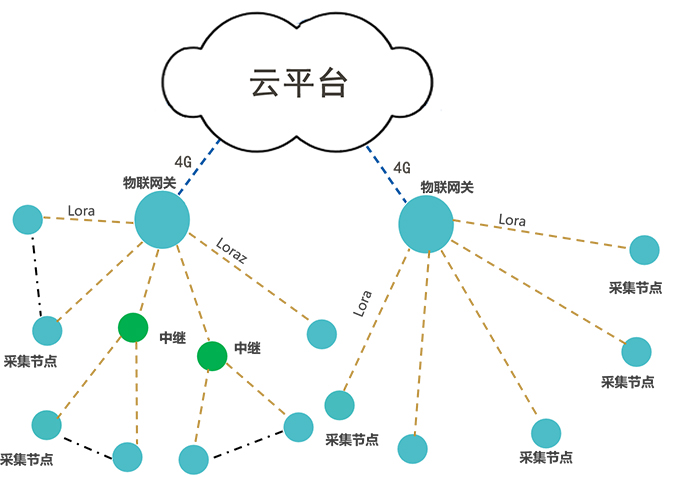

安裝示意圖

核心應用產品

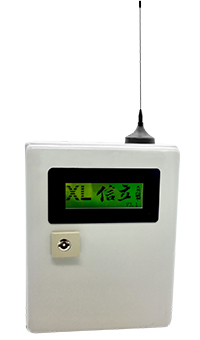

1、XL90智能網關

?適用于構建小容量的傳感網絡

?構建星型或MESH傳感網絡

?構建433MHZ，490MHz，LoRa星型傳感網絡

?讀取網絡內傳感節點的數據，對數據進行協議轉換、處理、轉發

?支持ETHERNET、Wi-Fi、GPRS、RS485、4G、5G(WIFI)、NB-IOT等方式將數據上傳至監控中心服務器

?對下默認支持MODBUS RTU、MODBUS TCP、XL協議、電力645協議

?可支持用戶指定協議

?對上支持MODBUS RTU、MODBUS TCP、以及市場上物聯網協議（比如：MQTT，Redis，SOAP等）、API

?支持寫主流數據庫，比如：MYSQL、SqlServer、Oracle

?兼容性強，可以跟市場上大多數軟件平臺對接數據，并同時可以跟多個平臺交互數據，相互不影響

?XL90供電范圍：DC9-24V，功耗低9W左右

2、XL68環境監測終端

?XL68標準產品可以同時接7個不同傳感器，特殊情況可以最多配9個傳感器，以及XL68環境監測終端帶有兩個DI和兩個DO開關量

?跟第三方平臺對接方式：

（1）通過無線射頻（433MHZ，LORA，4G）把數據傳給網關，網關再跟第三方平臺對接數據

（2）本身支持ETHERNET、Wi-Fi、GPRS、4G、NB、RS485等方式跟第三方平臺對接數據

?支持的數據協議：

（1）跟網關通信支持MODBUS RTU，信立協議

（2）直接跟平臺對接支持MODBUS RTU、MODBUS TCP、信立協議

?參數配置：

（1）支持手機（安卓手機）APP設置參數

（2）通過RS485設置參數

?傳感器數據可以在XL68顯示屏上顯示

?供電方式：DC24V供電，24W

?通信接口：

（1）一路以太網口（需要時會加）

（2）一路RS485

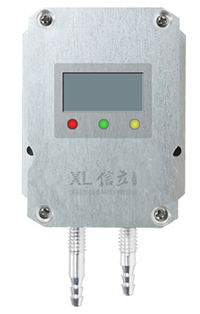

3、XL13無線差壓傳感器

?獲取管道風速、差壓值；或是潔凈空間的大氣差壓值

?多種量程可選，適應不同的場景的需求，應用更廣

?可選電池，或市電供電

?帶顯示

?通過無線上傳數據至物聯網關，物聯網關轉發采集的數據至軟件平臺

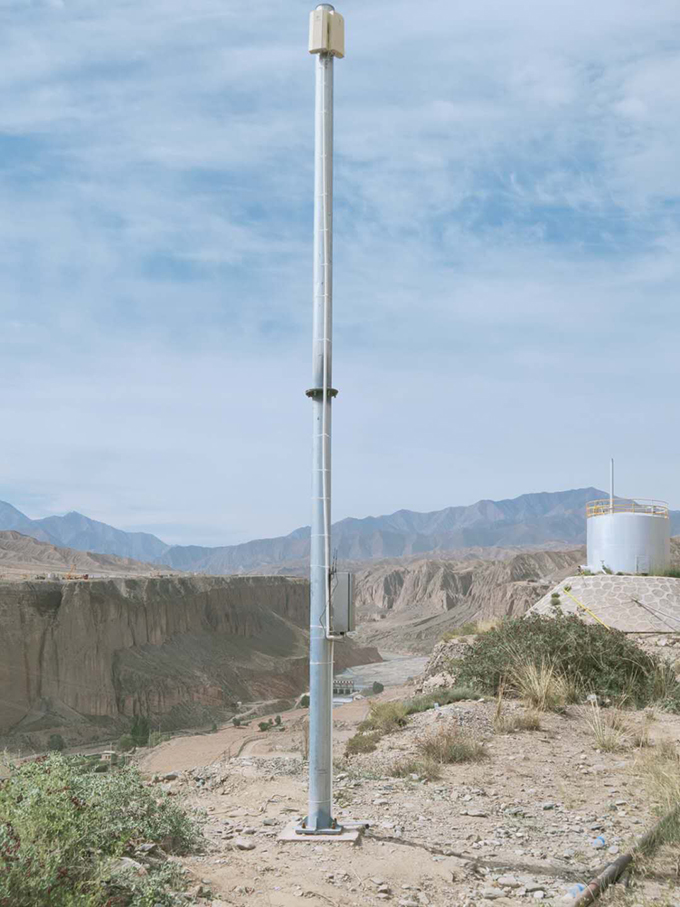

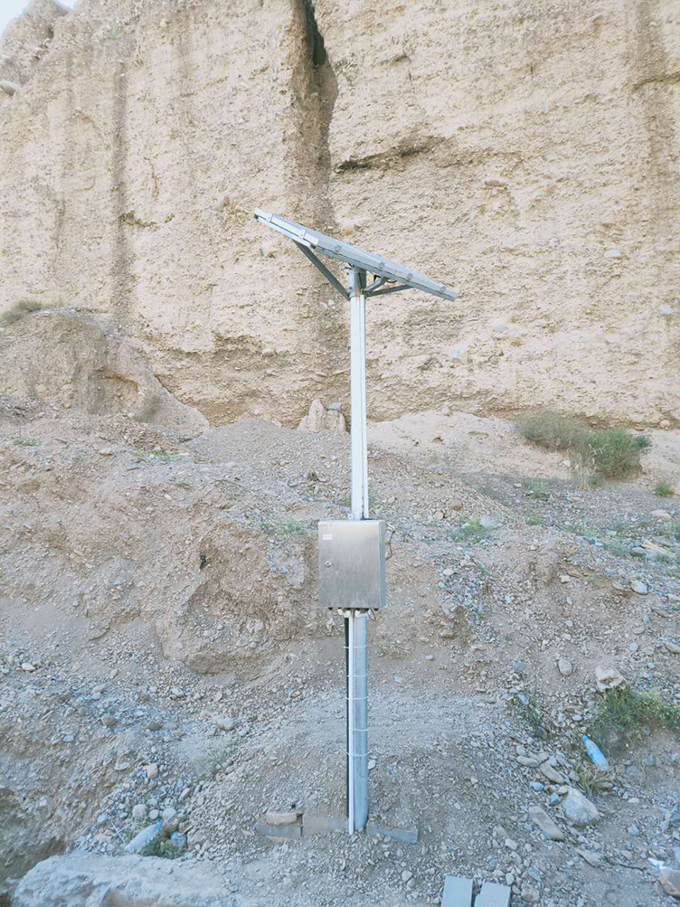

現場設備安裝
